Diagramme de blocs internes
Le diagramme de blocs internes permet de définir les flux circulants entre les différents éléments (blocs) du système.
On peut y trouver des flux de matière, d'énergie ou d'informations.
Exemple:
Diagramme de blocs internes du système "Empileur - dépileur de palettes".
Le système se décompose (par choix) en 3 parties: Partie opérative; partie commande; IHM.
On représente les différents flux circulant entre ces éléments.
Il est possible de raffiner chacun des blocs pour détailler ce qu'il se passe à l'intérieur.

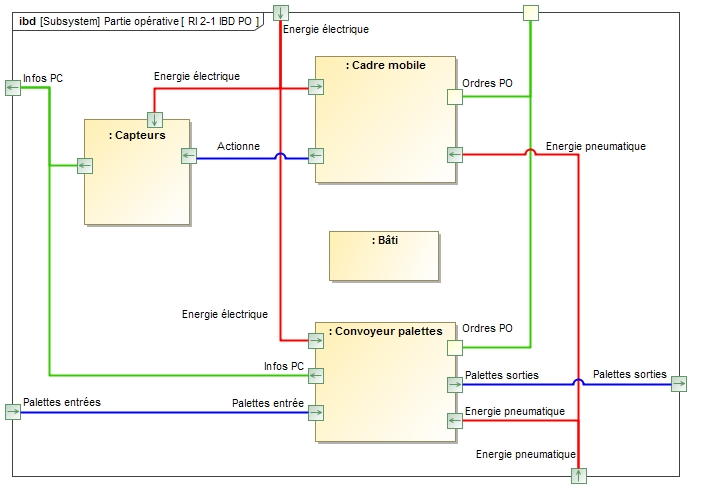

Par exemple, l'IBD de la partie opérative:
On y trouve les principaux composants constituant la PO. A ce niveau il n'y a pas de solution technologique de définie.
Dans un soucis de lecture aisée, il est d'usage de différencier les types de flux par des couleurs.
Ici:
- Flux mécanique: bleu
- Flux d'énergie: rouge
- Flux d'informations: vert
