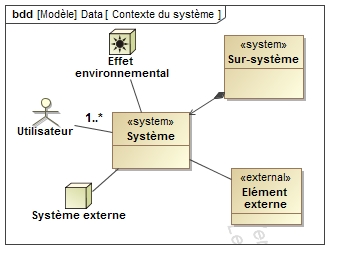

Le diagramme de contexte permet de définir les limites de l'étude.

Il place le diagramme dans son contexte en listant les acteurs ou éléments qui agissent ou interagissent avec lui.

Le degré de raffinement de ce diagramme dépend de ce que l'on veut montrer.


Exemples:

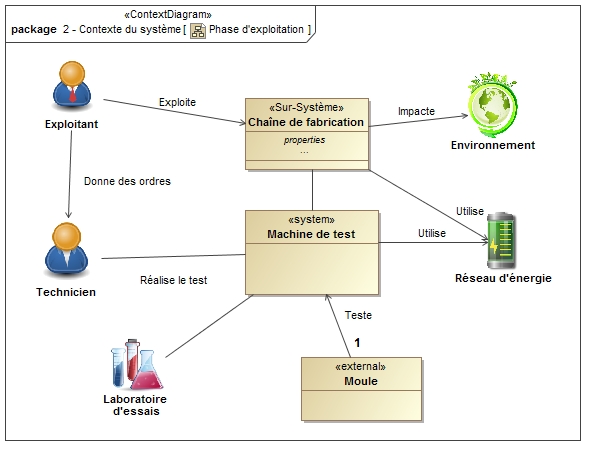

Diagramme de contexte d'une machine à tester des moules en sable.

On voit apparaître la notion de «Sur-Système», système plus global qui comprend le système étudié.











Diagramme de contexte du système ERM empileur/dépileur de palettes









Diagramme de contexte d'une machine à assembler les fusibles.

On remarquera une mise en forme proche de la méthode SADT, mais ce n'est pas une obligation !!


Eléments syntaxiques
