Diagramme d'états

Diagramme d'états - transitions


Le diagramme d'états permet de définir les différents états occupés par le système sans préciser les activités du système dans ces états (voir diagramme d'activité)

Chaque état peut être raffiné en sous états. Le degré de raffinement dépend de ce que l'on veut montrer.


Exemple:

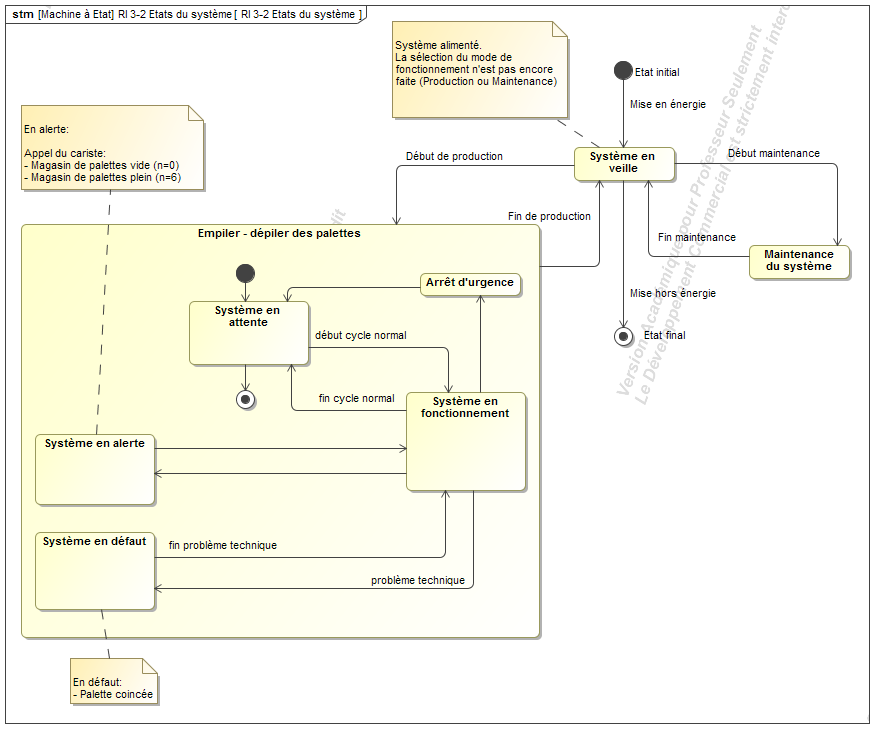

Machine ERM à empiler - dépiler les palettes



On définit trois états principaux du système:

  • En vieille

  • En maintenance

  • En production.
    L'état "En production" est détaillé en sous états que peut occuper le système:

    • Fonctionnement normal
    • Arrêt d'urgence
    • Système en alerte
    • Système en défaut

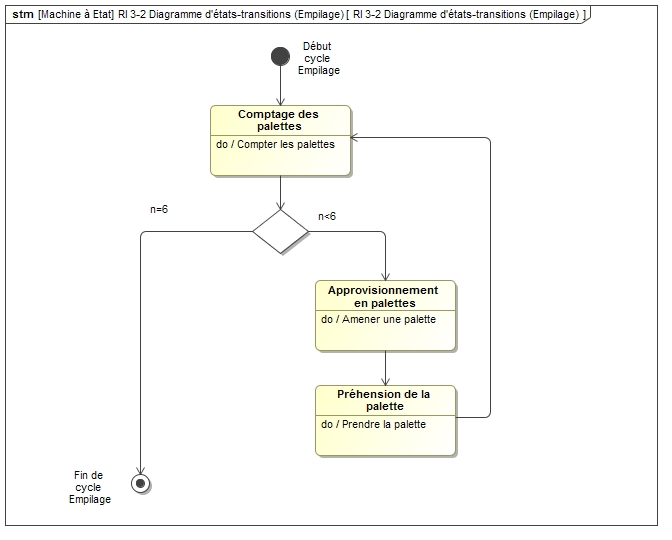

Le diagramme d'états-transitions permet de décrire le fonctionnement séquentiel à l'intérieur d'un état du système.

Ici, on décrit une séquence d'empilage de palettes lors de la phase de fonctionnement normal.


Eléments syntaxiques
