Système ERM Empileur-Dépileur de palettes

RI 2-1 Définir la structure interne

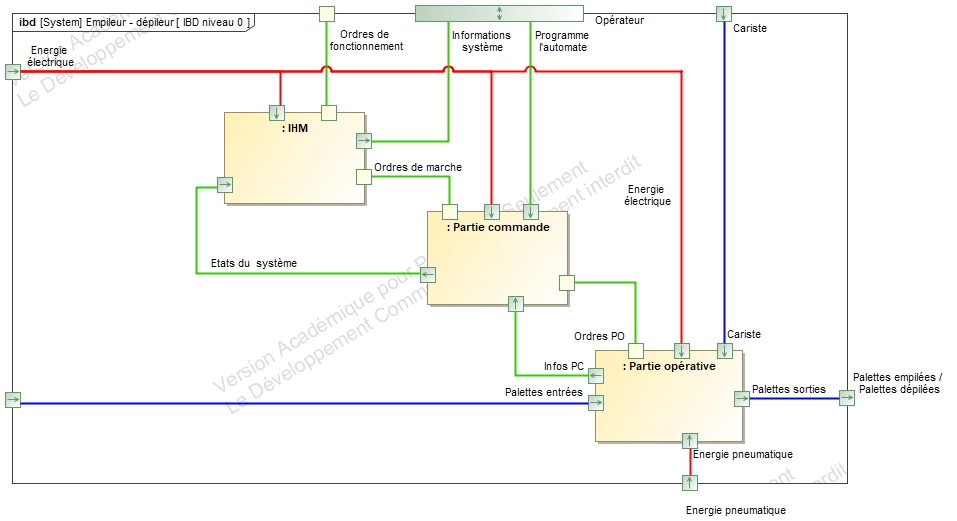

Le diagramme de blocs internes (ibd) permet de visualiser les flux (MEI) circulant entre les différents éléments du système.



Une première approche permet de décomposer (c'est un choix) le système en trois parties:

  • Partie Opérative
  • Partie Commande
  • IHM

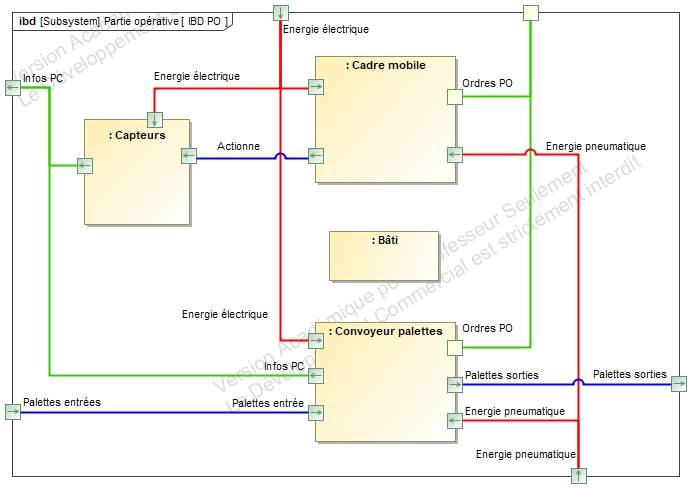

Dans l'ibd de la partie opérative, on trouve les principaux éléments constituant la PO, dont le bâti.

On remarquera que le bâti n'est rattaché à rien, car il n'échange pas de flux avec les autres éléments.

Les éléments lui sont rattachés par des liaisons (glissière par exemple) ne doivent pas apparaître dans l'ibd.
