Nota:
Le calcul de vérification porte sur les cordons de soudures d'angle à 90° disposés symétriquement.
C'est un cas souvent rencontré pour des oreilles de levage.

Hypothèses:

• Soit F l'effort appliqué. Pour le calcul, l'effort doit être pondéré.

• L'angle de l'effort est mesuré par rapport à la perpendiculaire à la direction du cordon

• Caractéristiques du cordon:
- Gorge du cordon: a
- Longueur du cordon : lu

Principe de calcul:

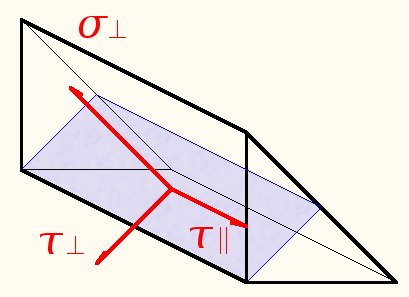

On cherche à déterminer les contraintes à l'intérieur du cordon de soudure.
Ces contraintes s'appliquent dans le plan médian longitudinal de la soudure.

- une contrainte normale
- une contrainte tangentielle perpendiculaire au cordon
- une contrainte tangentielle parallèle au cordon

Chaque cordon est soumis à la moitié de l'effort F pondéré.

Les contraintes de traction et de cisaillement sont calculées à partir du rapport de l'effort sur la surface.

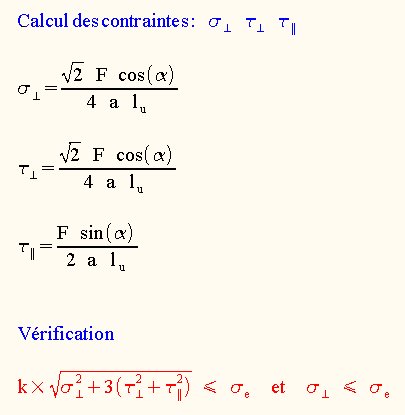

Les formules des contraintes données ci-contre permettent le calcul direct à partir des caractéristiques dimensionnelles du cordon et de l'effort F pondéré.

La démonstration assez simple peut faire l'objet d'un exercice .. ;-)

Le coefficient k qui dépend de l'acier est souvent donné.
