Système ERM Empileur-Dépileur de palettes

RI 3-2 Décrire les états du système


Dans cette partie d'étude comportementale on peut définir trois types de diagrammes:

    • Le diagramme d'états
    • Le diagramme d'états-transitions
    • Le diagramme d'activité

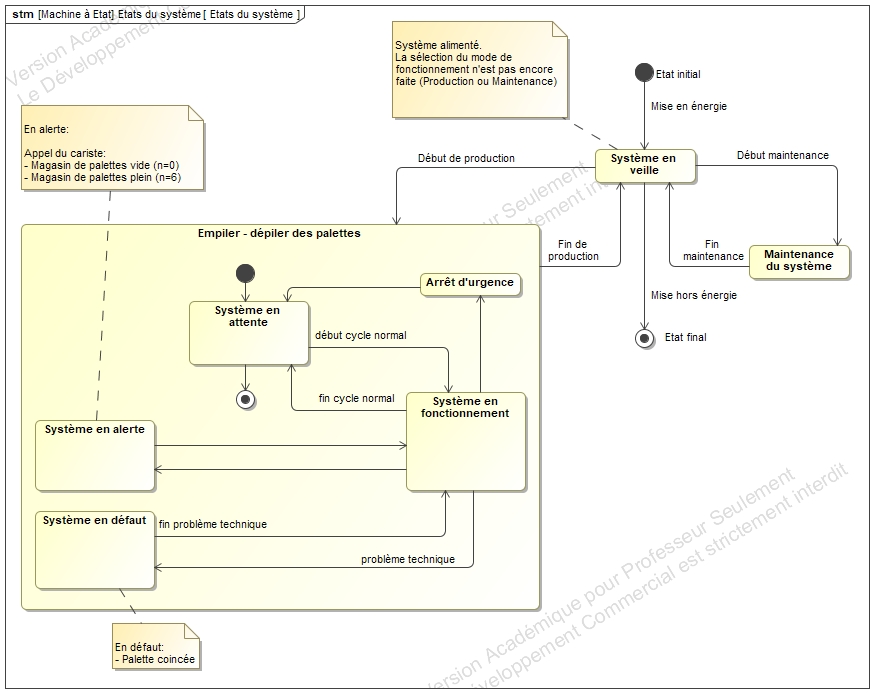

Le diagramme d'états définit les principaux états possibles que peut prendre le système.

En Retro-IS il suffit à priori de regarder le système fonctionner pour définir les différents états qu'il peut prendre.

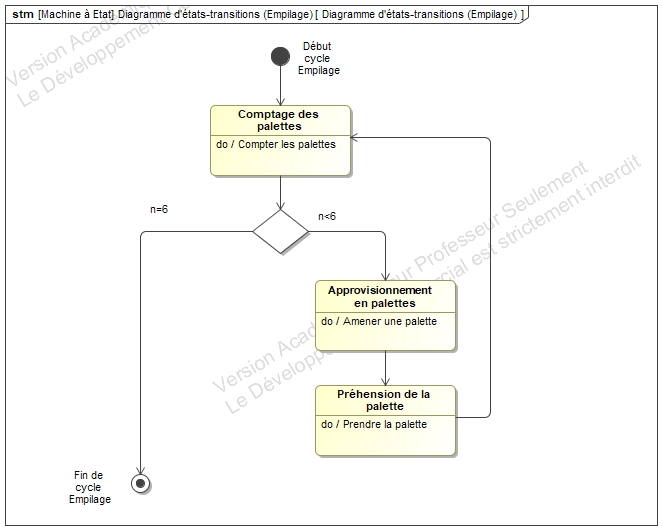

Le diagramme d'états-transitions permet de décrire le fonctionnement séquentiel à l'intérieur d'un état du système.

Ici, on décrit une séquence d'empilage de palettes lors de la phase de fonctionnement normal.

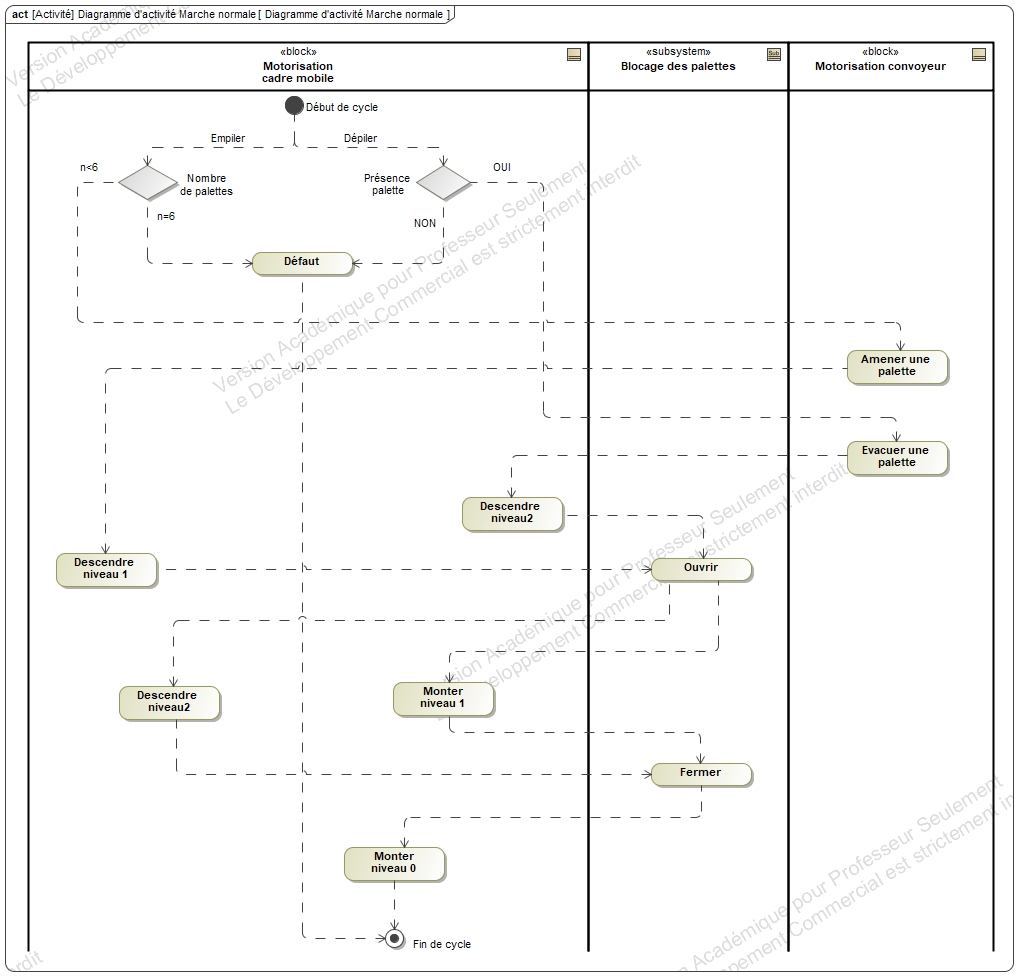

Un diagramme d'activité permet de définir l'activité du système, relative à chacun de ses états.

Par exemple, le diagramme d'activité en fonctionnement normal.
