Assemblage de la platine de roller

Présentation:

Le but de ce TP est de réaliser l'assemblage de la platine de roller en ligne semblable au modèle proposé ci-contre. (Le chausson n'est pas représenté).
La platine est en aluminium, les roues de Ø80 mm sont guidées par deux roulements à billes série 608 ZZ norme ABEC5.
La matière de l'intérieur du chausson s'adapte automatiquement à la morphologie du patineur.

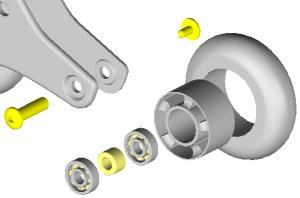

On procèdera à l'assemblage de différents sous-ensembles
avant l'assemblage définitif.

La liste des sous-ensembles à réaliser est données ci-contre:


• Sous-ensemble (1) : Jante + Pneu

• Sous-ensemble (2) : Roulement (×2) + Entretoise

• Sous-ensemble (3) :Sous-ensembles (1) + (2)

Les éléments contituant l'ensemble se trouvent dans le répertoire:
c:\ Mes Documents\Roller

Votre travail devra être sauvegardé dans le répertoire
c:\ Mes Documents, dans un fichier dont le nom sera du
type: "mon nom - roller . xxx"

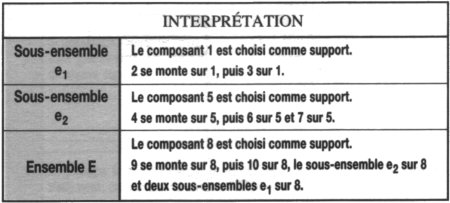

Graphe d'assemblage:

Un graphe d'assemblage permet d'indiquer visuellement l'ordre de montage des pièces, ainsi que les différents sous-ensembles à créer.



Travail demandé:

1 - Complétez le graphe d'assemblage sur le document réponse.

2 - Réalisez l'assemblage de la platine de roller en ligne.
Vous indiquerez dans le tableau du document réponse, les différentes contraintes utilisées et leur rôle pour les éléments désignés.

Vous pouvez à présent démarrer Solidworks et laisser cette fenêtre ouverte.
 La navigation entre les applications se fait en utilisant le système de commutation des tâches: (Alt +Tab)
