Banc test de moteur pneumatique

Diagramme des exigences système

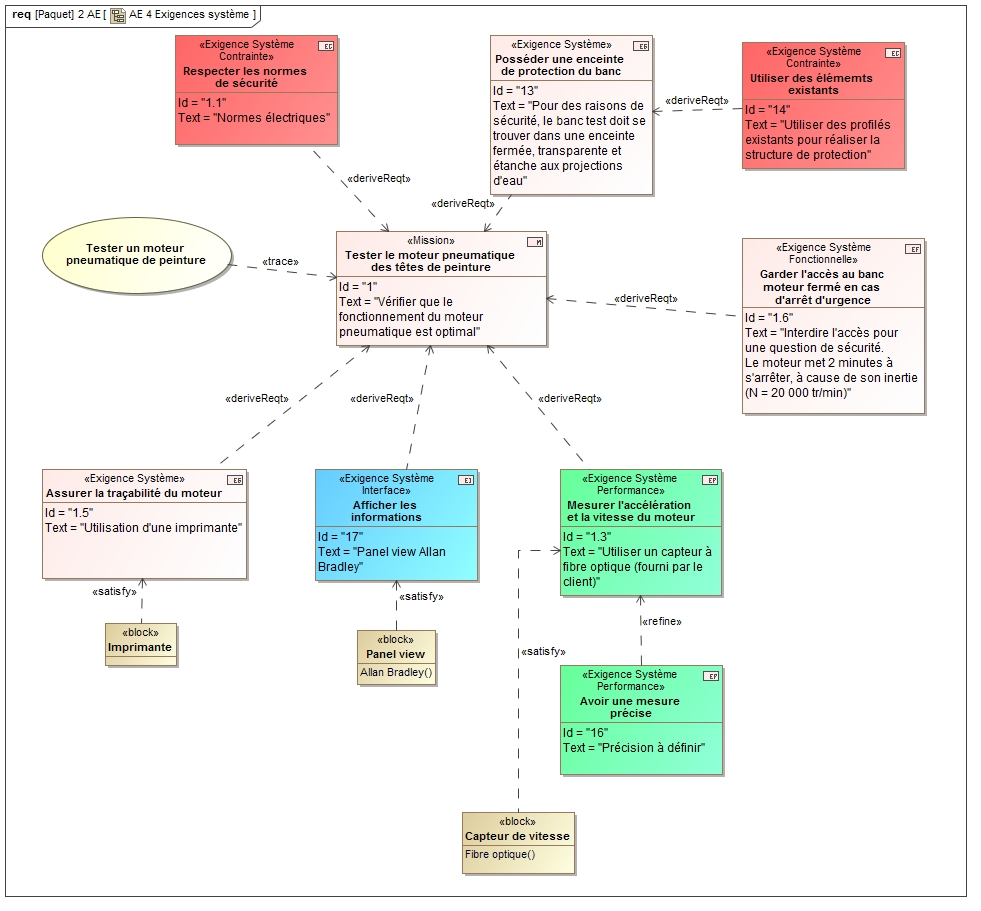

Le diagramme des exigences système permet de répertorier les exigences qui garantissent la bonne conception du système.

C'est un diagramme qui évolue depuis l'expression des besoins initiaux et les exigences systèmes validées.

Il est possible de créer plusieurs diagrammes d'exigences en fonction des exigences à formuler:

  • Exigences système
  • Exigences marketing
  • Exigences de sécurité
  • ...

Remarques:

  • On retrouve dans le diagramme d'exigences le cas d'utilisation lié à la mission. («trace»)

  • De la même façon, on peut y faire figurer des blocs (s'il sont déjà connus à cette étape) qui viennent satisfaire («satisfy») des exigences.


Diagramme d'états

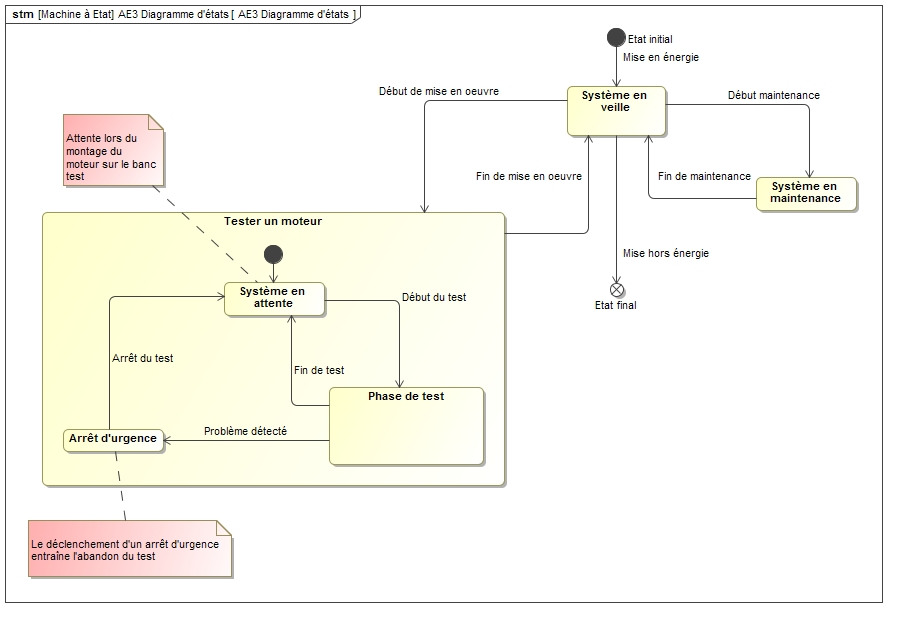

 Le diagramme d'états rend compte des différents états possibles du système (sans entrer dans le détail des activités de cet état).

Il peut indiquer les modes opératoires permettant de passer d'un état à un autre. On parle alors de diagramme états - transitions.

On peut raffiner le diagramme d'états en sous-états.

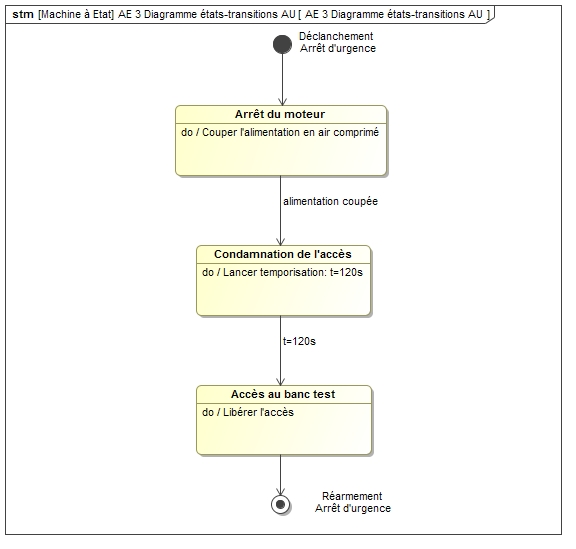

Exemple de diagramme états-transitions de l'état "Arrêt d'urgence"
