Banc test de moteur pneumatique

Diagramme de définition de blocs

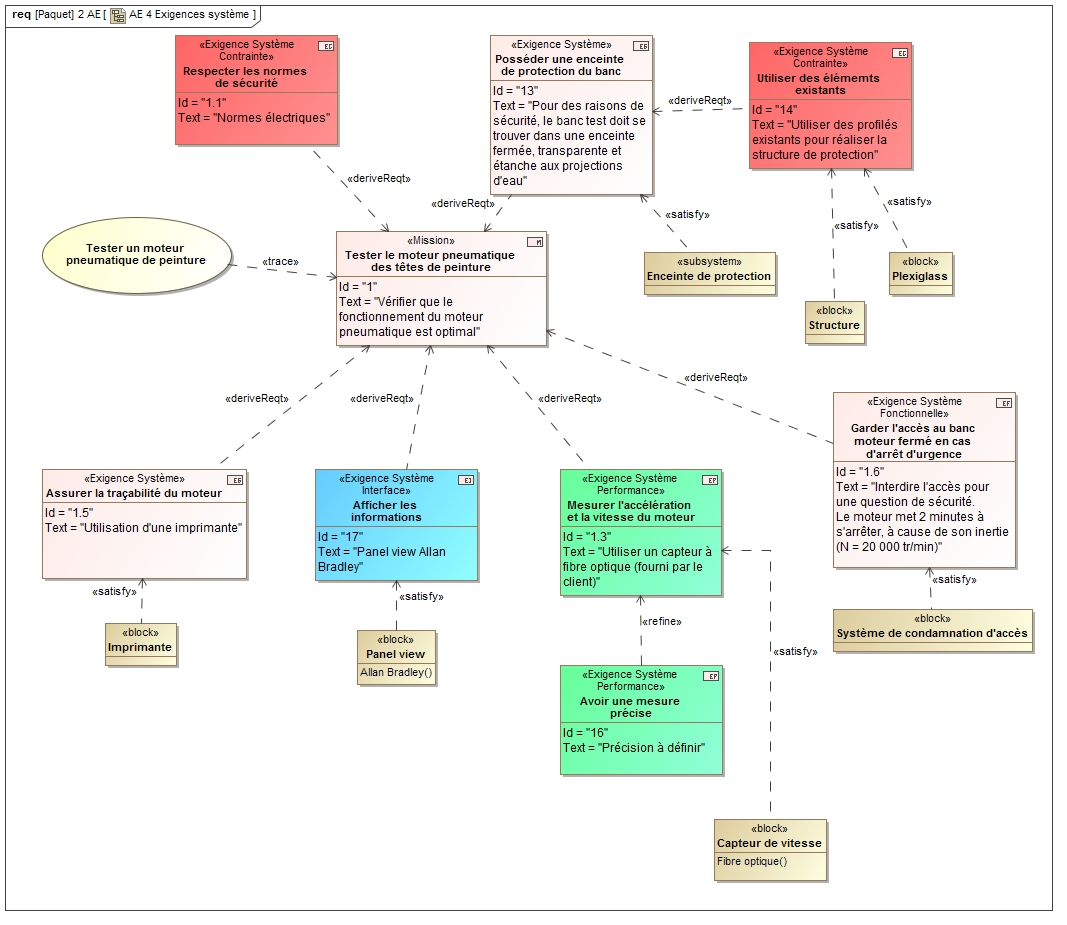

Le diagramme des exigences système permet de répertorier les exigences

Le diagramme de définition de blocs (bdd) permet de dresser la liste des différents constituants du système de façon hiérarchique.

Le niveau de raffinement est choisi en fonction des besoins.

Remarque:

Chaque bloc est affecté d'un stéréotype. Dans un soucis de logique, on affectera les stéréotypes:

  • «system» au système principal
  • «subsystem» aux sous-systèmes (ou sous ensembles) composant le système principal
  • «block» aux éléments qui ne peuvent plus être décomposés ou dont on estimera la décomposition pas nécessaire.

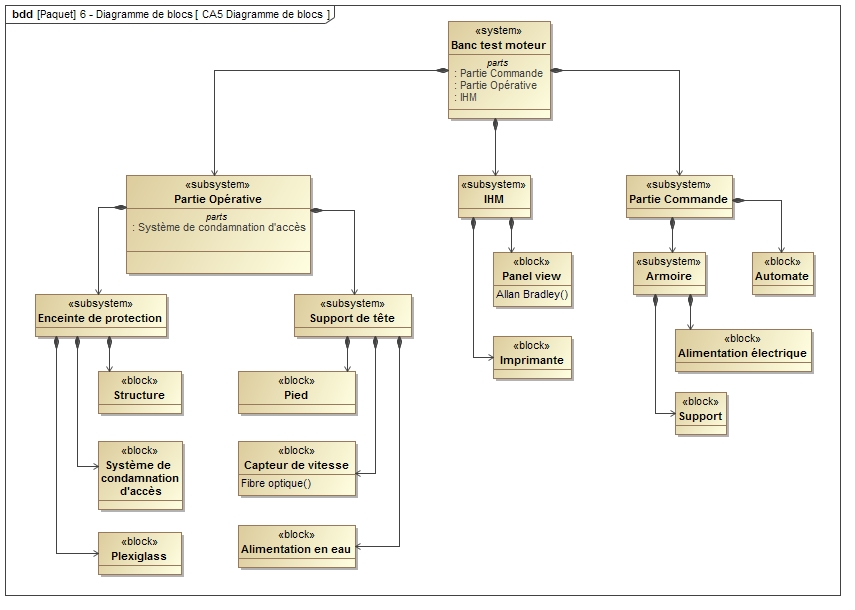

Le diagramme de blocs permet de visualiser la structure du système.

Ici, on choisit de décomposer le système en 3 parties:

  • IHM
  • Partie Commande
  • Partie Opérative

Ce schéma est cohérent avec la plupart des systèmes techniques.

Chaque partie est ensuite détaillée en fonction des besoins.

ATTENTION
Cela n'en fait pas une représentation générique pour tous les systèmes! (il faut garder l'esprit de l'IS)

Remarque:

Un bloc "Système de condamnation" a été créé au lieu de détailler (porte + système de fermeture).
On choisit de rester dans l'esprit de la démarche d'IS, en ne donnant pas de solution technique à priori. (on aurait pu envisager un système de barrières immatérielles)

 Note:

En projet, ce découpage permet cependant:

- de bien séparer les différentes parties du système.

- à l'étudiant de se situer et de voir les dépendances avec les membres de son équipe.


Diagramme de blocs internes

Le diagramme de blocs internes (ibd) permet de rendre compte des flux MEI (Matière, Energie, Informations) interne et/ou externes entre les constituants du système.

Le diagramme de blocs internes fait apparaître les flux relatifs au système.

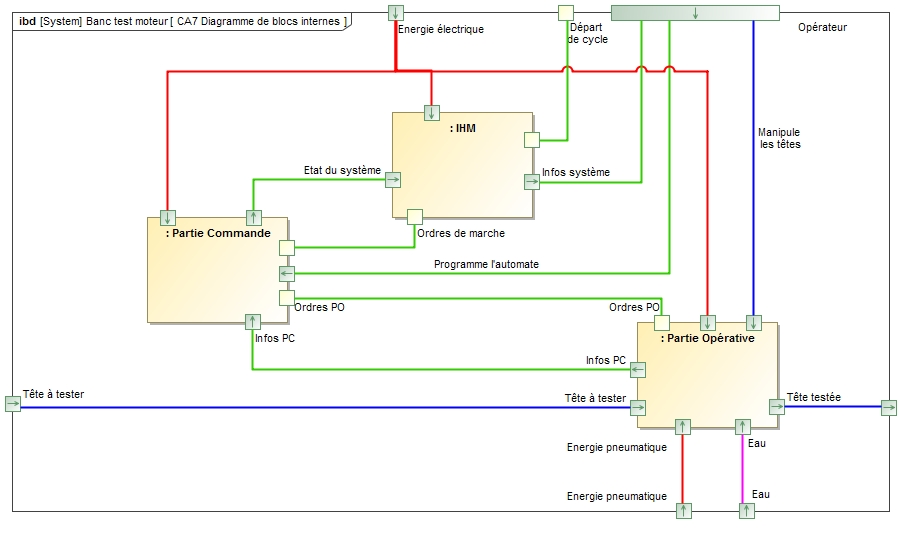

Un premier diagramme de blocs internes général permet de retrouver la structure utilisée pour le diagramme de blocs:

  • IHM
  • Partie Commande
  • Partie Opérative

Il fait apparaître les flux entre ces éléments. La structure peut être générique pour une grande partie de systèmes automatisés.

Attention: il faut bien renseigner les ports de chaque éléments, ils seront automatiquement reproduits pour les diagrammes suivants. (voir ci-dessous)

Remarque à propos des ports utilisés:

  • Port de flux (fléché): indique les flux de type MEI ainsi que leur direction.
  • Port standard (non fléché): sert au traitement de commandes.

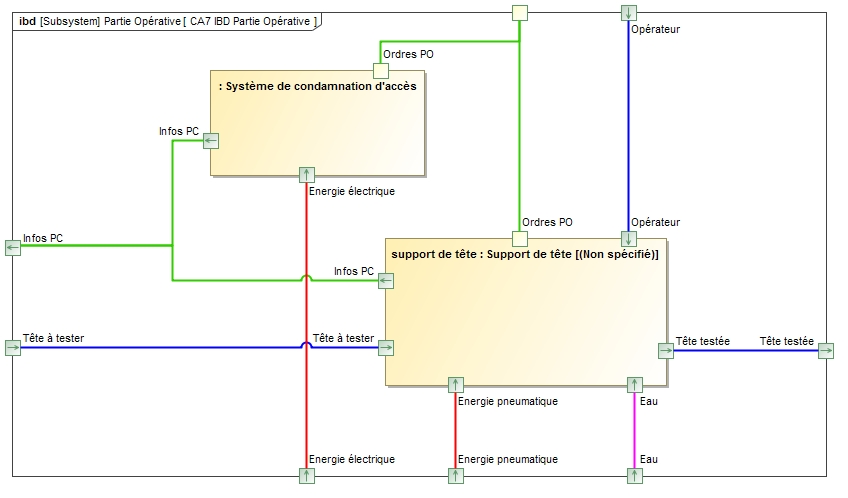

Le diagramme de blocs internes de la partie opérative est en partie issu du diagramme précédent (glisser - déposer).

On y retrouve le même nombre de ports, les éléments qui composent le nouveau diagramme sont à compléter.

On peut raffiner les IBD comme l'on veut en fonction des besoins.



L'intérêt de ce diagramme pour l'étudiant est double:

  • Appréhender les échanges dans le système
  • Situer les interactions et les dépendances entre étudiants dans le projet.

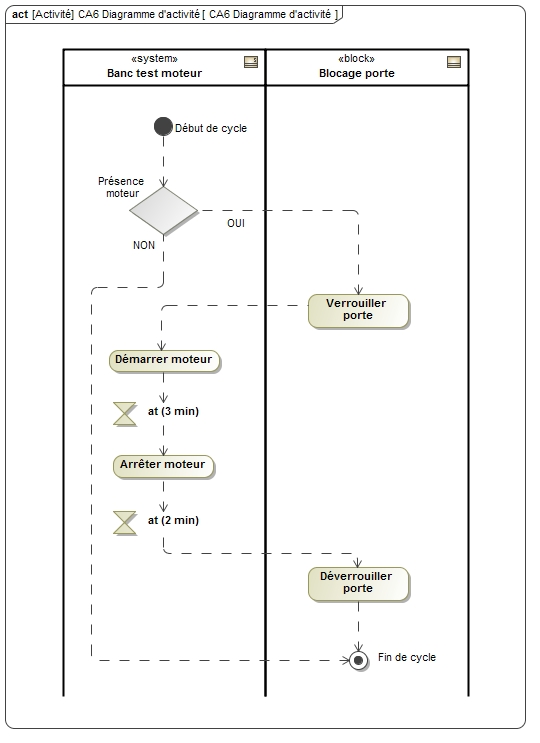

Diagramme d'activités




Le diagramme d'activités rend compte des activités du système ou de ses sous-systèmes ainsi que de leur séquencement.

Le diagramme d'activités se relie au diagramme d'états car il permet de spécifier les activités du système dans chacun de ses états.













Diagramme de séquence


Le diagramme de séquence décrit de façon temporelle sur une ligne de vie un ou des scénarios d'un cas d'utilisation.

Il peut faire apparaître les interactions entre le système et des éléments extérieurs, ou des constituants du système entre eux.

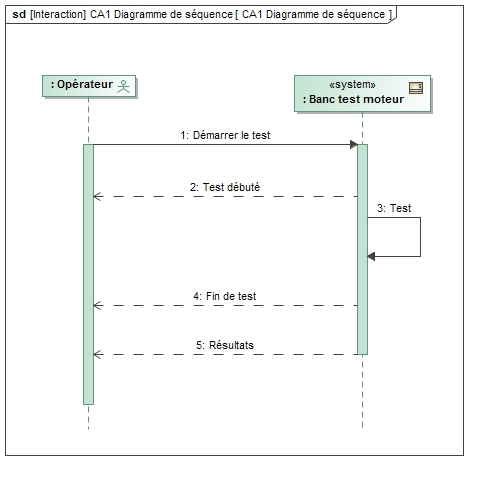

Exemple de diagramme de séquence possible de déroulement du test.

- L'opérateur ordonne le démarrage du test.

- Il reçoit un message que le test est commencé.

- Lorsqu'il est terminé (après la boucle test), il reçoit un message de fin, et un message contenant les résultats.

Fonctionnement pas encore finalisé à cette étape du projet...




Vérifier l'architecture physique

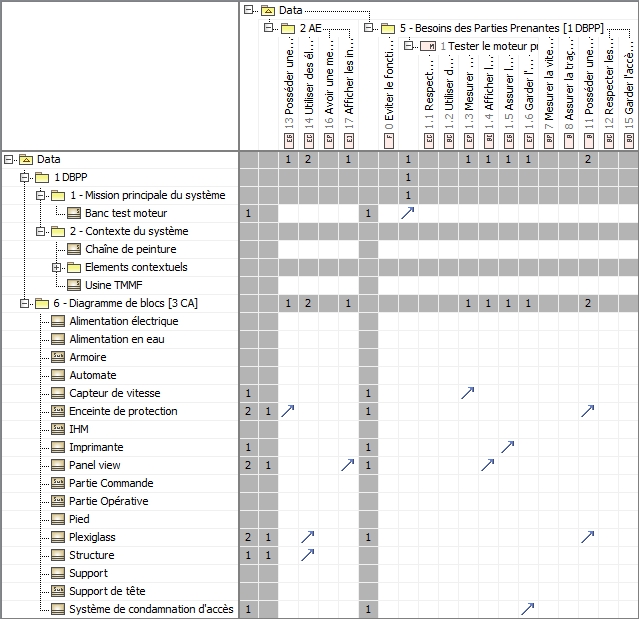

On peut éditer une matrice qui permet de vérifier que les exigences systèmes sont satisfaites par les différents éléments du système.


(Matrice partielle donnée à titre d'exemple)






Lecture de la matrice:

Colonne de gauche: liste des éléments du système

Ligne du haut: liste des exigences

Par exemple:

L'exigence 17 "Afficher des informations" et satisfaite par le bloc "Panel view".
