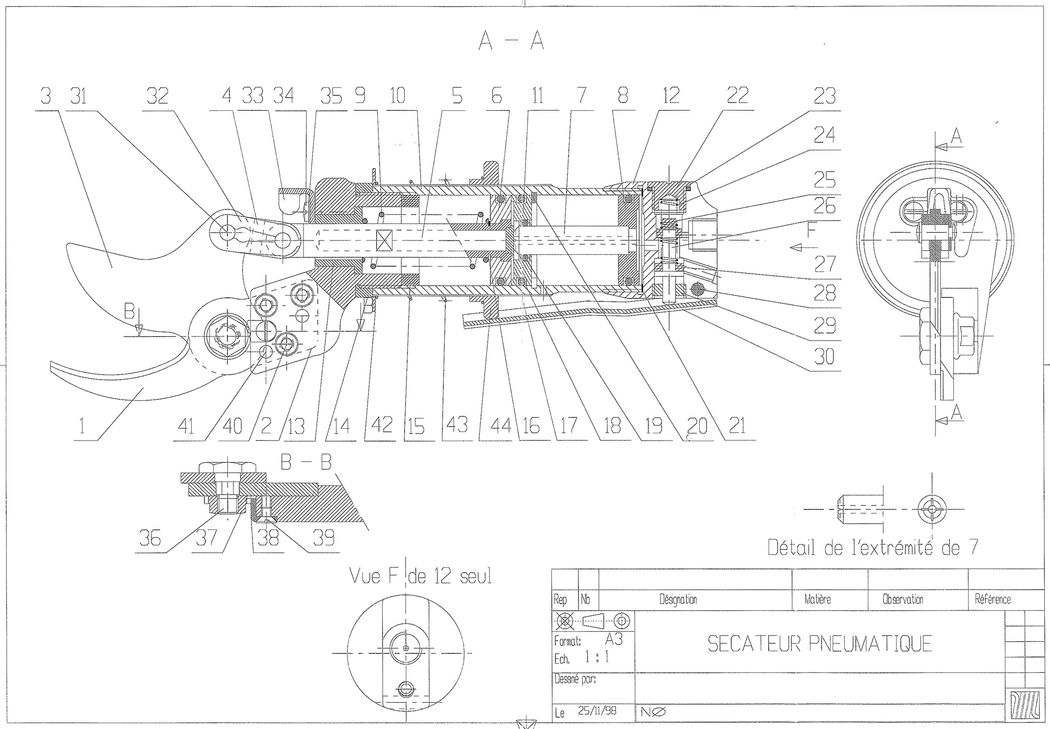

Etude partielle de rétro-ingénierie d'un sécateur pneumatique.

(Source plan: Mallette pédagogique sécateur)

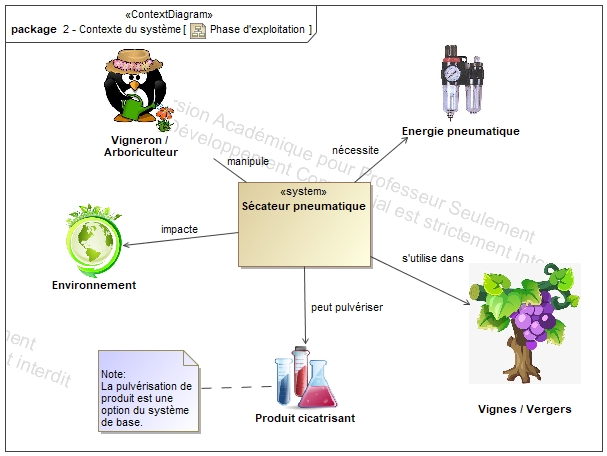

Diagramme de contexte:

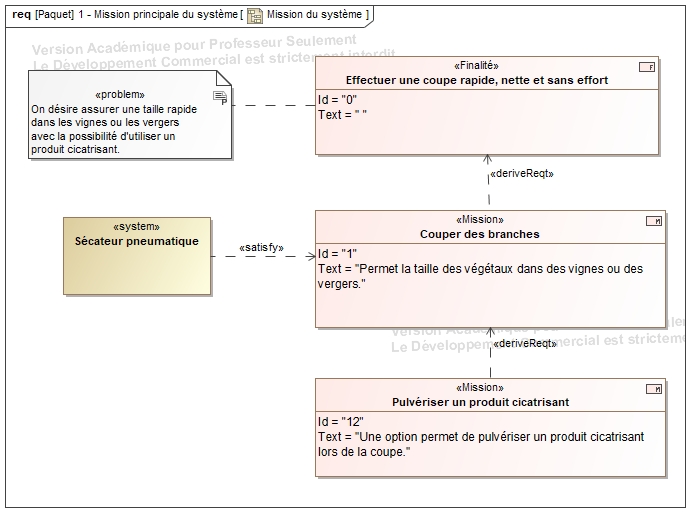

Mission du système


La mission principale du système est de couper des branches.

Une mission optionnelle et de pouvoir pulvériser un produit cicatrisant.

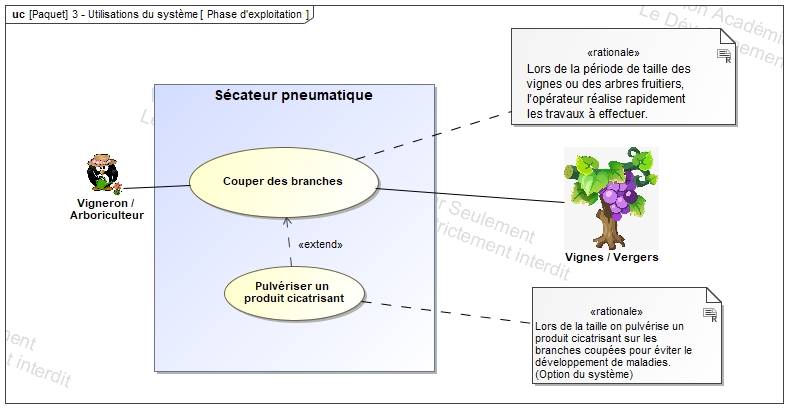

Diagramme de cas d'utilisation


On retrouve dans le diagramme de cas d'utilisation la mission principale, et la mission optionnelle, reliée par un lien d'extension "extend" qui indique que ce cas d'utilisation est une possibilité, mais pas obligatoire..

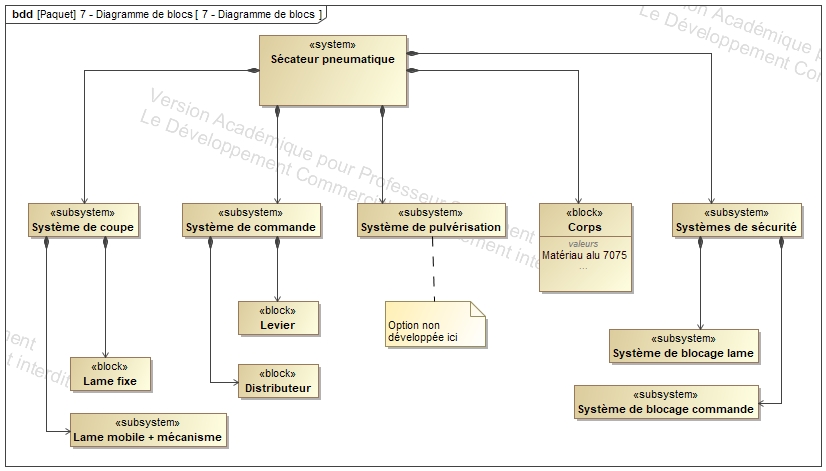

Diagramme de blocs

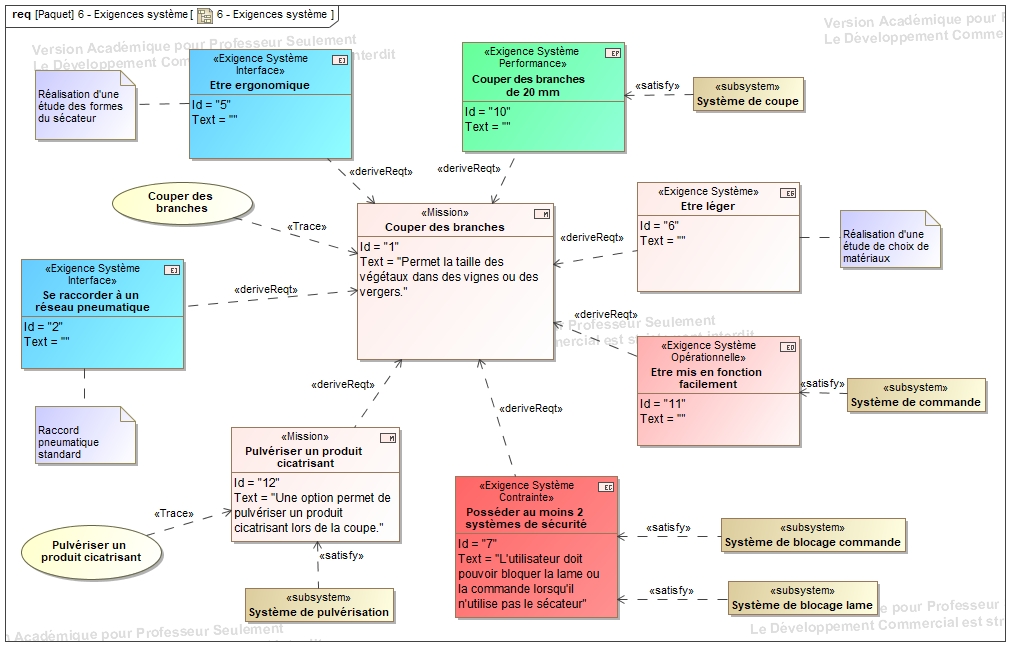

Exigences système

Toutes les exigences du système sont satisfaites par un élément du système ou un élément extérieur.
