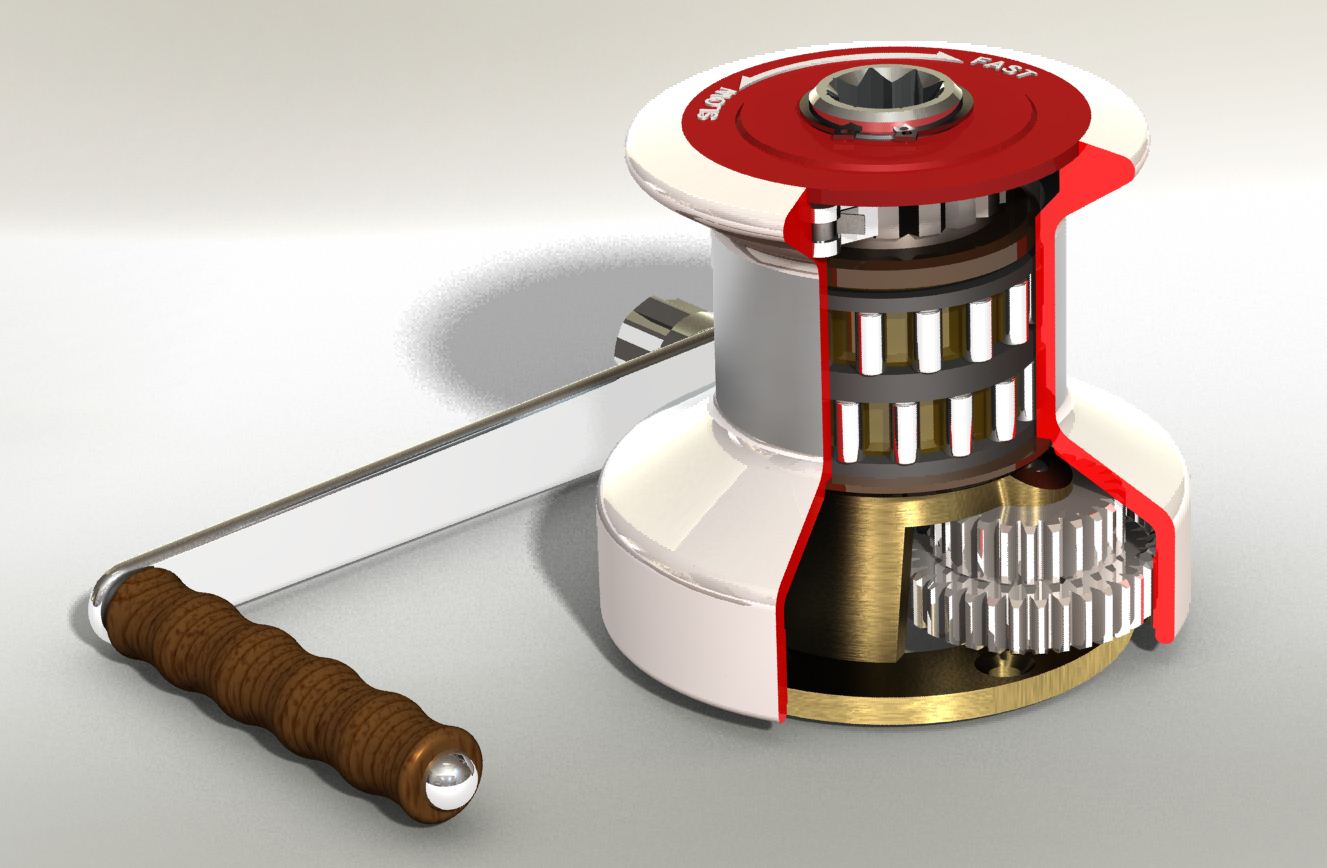

Etude partielle de rétro-ingénierie d'un winch.

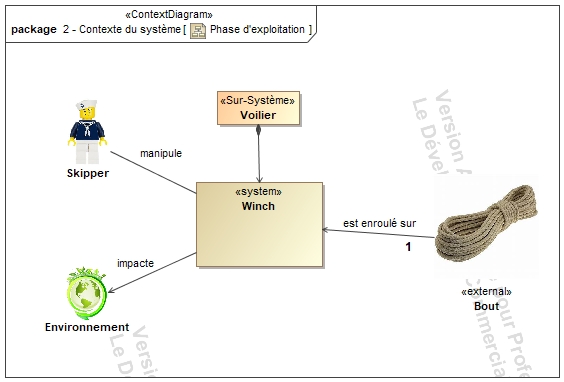

Diagramme de contexte

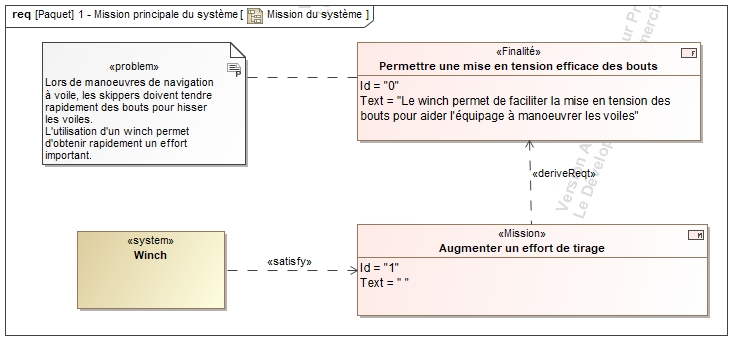

Mission du système

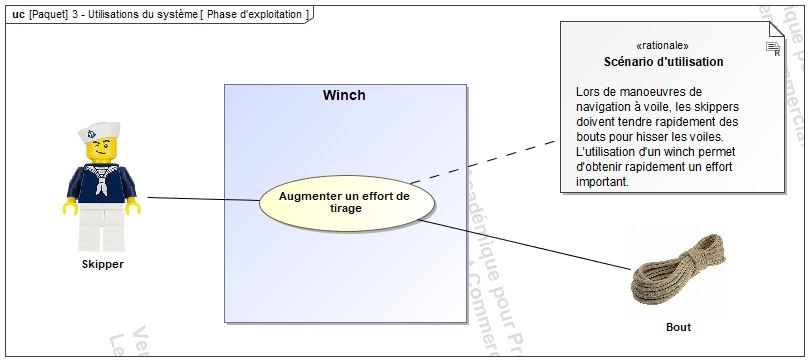

Diagramme de cas d'utilisation

Diagramme de blocs

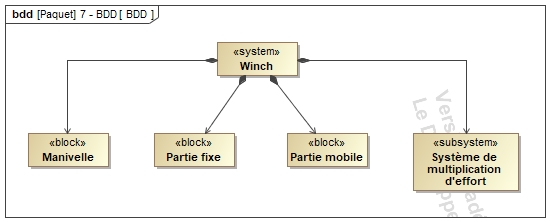

Diagramme de bloc de premier niveau. L'architecture du système est décrite sans donner de détails ou de solutions technologiques (comme le sous-système de multiplication d'effort)


Les éléments peuvent être détaillés en cas de besoin.

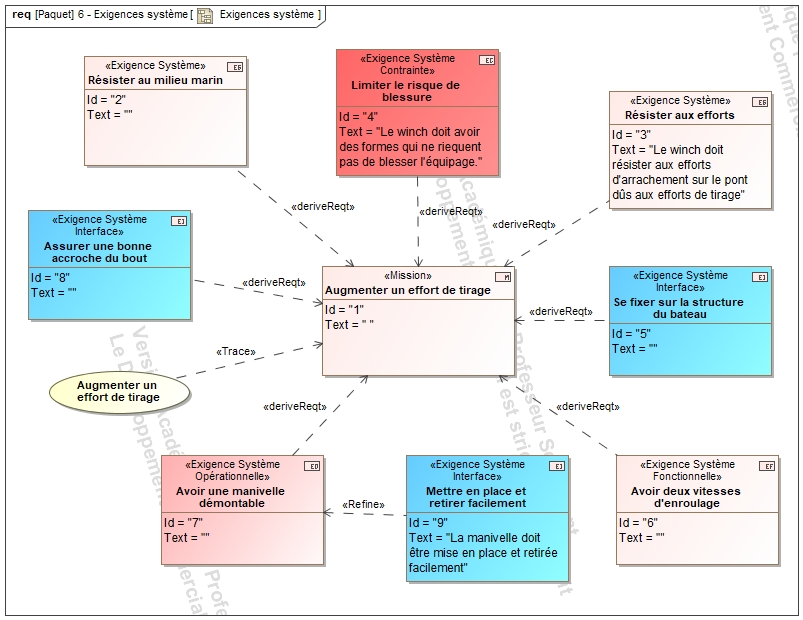

Exigences système


Dans un premier temps, on répertorie les exigences système.















Pour aller plus loin

Si l'étude est plus approfondie, on vérifie que toutes les exigences sont satisfaites, soit par un élément du système lui même, soit par le résultat d'un calcul (simulation de RDM par exemple) ou d'un choix (choix de matériau, norme...)
