Maquette virtuelle

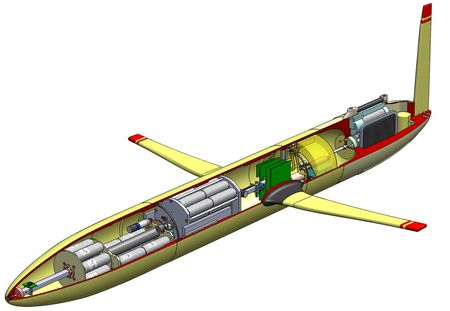

Maquette virtuelle de l'hydroplaneur réalisée avec solidworks 2010.
Note:
La maquette virtuelle n'est pas complète.
Elle est cependant suffisante pour une étude fonctionnelle de l'appareil.
Le guidage en translation du "pitch pack" n'a pas été réalisé faute d'informations. (sa conception reste à imaginer)
Le guidage en rotation a été imaginé.
Le paramétrage des contraintes d'assemblage permet:
- de faire varier la position des différents pack mobiles (en vue de
simulations).
- de faire varier le volume des ballasts.
Animation des packs mobiles de l'hydroplaneur
Fichier Edrawing de l'hydroplaneur
